Fusion 360 і Профрама: коли яким рахувати профтрубу
До Профрами конструкції з профтруби ми проєктували в Fusion 360. Кожну трубу — прямокутником потрібного перерізу: 20×20, 40×40, 60×60. Це не заради краси: коли модель зібрана саме з таких брусків, одразу видно, що вийде в металі, і скільки якого перерізу треба буде довезти на об’єкт.
Проблема була в наступному кроці. Модель показує форму, а список «що і скільки різати» доводилось рахувати по ній вручну — десятки тіл, розкидані по складці, повернуті під різними кутами. Тому написали невеликий Python-скрипт Tube Calculator, що запускається прямо у Fusion 360.
Що робить скрипт
- Проходить усі тіла в дизайні, включно з тілами у вкладених компонентах.
- Для кожного тіла шукає дві перпендикулярні площини серед його плоских граней і будує оріентований бокс відносно них — переріз і довжина рахуються правильно, навіть якщо труба в моделі повернута під довільним кутом. Якщо підходящих граней нема (тіло не прямокутне), бере звичайний осьовий bounding box і позначає результат як приблизний.
- Групує тіла за перерізом і довжиною (20×20×675, 20×40×630 тощо) і показує таблицю кількостей прямо в діалозі команди.
- Експортує той самий список у CSV одним кліком.

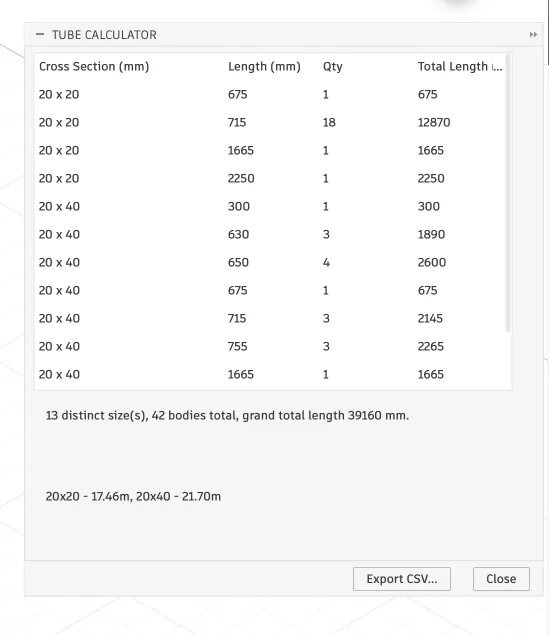

Типовий результат — таблиця з кількостями по кожному перерізу й довжині:
13 типорозмірів, 42 тіла, 39 160 мм сумарної довжини, розбивка по перерізах (20×20 — 17,46 м, 20×40 — 21,70 м).
Завантажити TubeCalculator.py — один файл, без залежностей. Встановлення: Fusion 360 → Utilities → Scripts and Add-Ins → зелений «+» біля My Scripts → вибрати файл → Run.
Fusion 360 дає свободу, але коштує часу
Профрама не краща за цей скрипт і не заміняє його. Це інструменти для різних ситуацій.
У Fusion 360 можна змоделювати що завгодно: довільну форму, нестандартні вузли з’єднання, вигнуті елементи, комбінацію кількох перерізів у складному кріпленні. Але за цю свободу платиш часом — треба вміти моделювати, і кожна зміна конструкції означає повторне перебудовування 3D-моделі вручну.
Звідки виникла ідея Профрами
Ідея калькуляторів виросла саме з цього досвіду роботи в Fusion. Не всім, хто хоче зварити просту конструкцію, потрібна повна свобода 3D-моделювання — часто потрібен швидкий і зрозумілий результат.
Профрама розрахована на новачка: задаєш розміри й перерізи у формі — і за кілька хвилин отримуєш готовий список металу для замовлення, розкрій хлистів і 3D-модель, щоб перевірити себе. Наприклад, щоб зробити диван в альтанку, не потрібно вміти моделювати в CAD — досить ввести бажані розміри дивана.
